计算方法B.裴玉茹.03.方程组(2)

Posted on Edited on In Views:
PA-LU 分解、迭代方法（雅可比方法、高斯-赛德尔方法、SOR）
  • 数值分析课本第 2 章（方程组） + PPT（非线性方程组迭代求解）

方程组

4. PA-LU 分解

  • 之前朴素高斯法的问题：0主元 + 淹没
  • 改进策略：交换矩阵的行
    • 部分主元

4.1 部分主元

  • 我们进行对主元 \(a_{ii}\) 的操作时， 在进行高斯消去之前，我们找到剩余行 \((i\le p\le n)\) 中第 \(i\) 列中的绝对值最大值 \(a_{pi}\) ，将该行和第 \(i\) 行进行交换，然后再进行高斯消去
  • 此时保证每次进行操作的主元嗾使剩余行中的最大值，避免了上面的0主元和淹没问题
    • 淹没：保证所有乘子三维绝对值小于 1
    • 0主元：如果全为 0，则为奇异矩阵，高斯消去方法无法求解

4.2 置换矩阵

  • 置换矩阵，每一行每一列有且仅有一个 1，其余全为 0
  • 置换矩阵左乘一个矩阵

4.3 PA=LU 分解

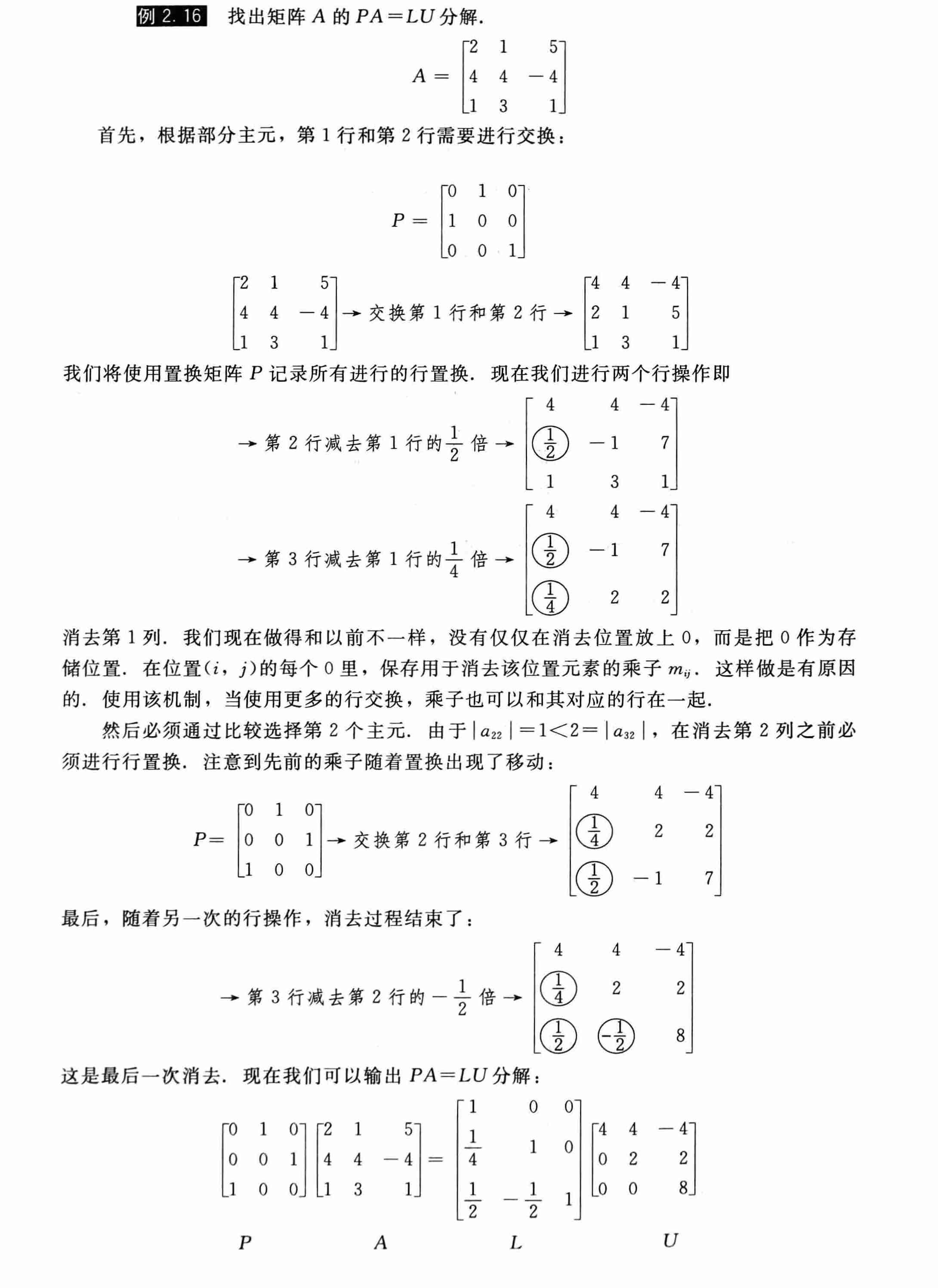

一个例子

例子分析

  • 通过上面的例子，我们形式化的将 4 个矩阵，\(P,A,L,U\)，形式化的定义出来，从而证明上面算法的正确性
  • 下标从 1 开始
  • 记针对主元 \(a_{ii}\) 的换行操作为 \(P_{i}\)，针对主元 \(a_{ii}\) 消去第 \(j\) 行的操作为 \(L_{ij}\)
  • 根据上面的算法流程，可以得到如下一系列式子

\[ \begin{array}{c} L_{23}P_{2}L_{13}L_{12}P_{1}A=U\\ P=P_{2}P_{1}\\ \end{array} \]

  • 对于矩阵 \(L\)，他对于 \(I\) 矩阵的影响如下
    • 注意对于 \(L\) 矩阵，左下角的矩阵中的值生成之后就不再改变

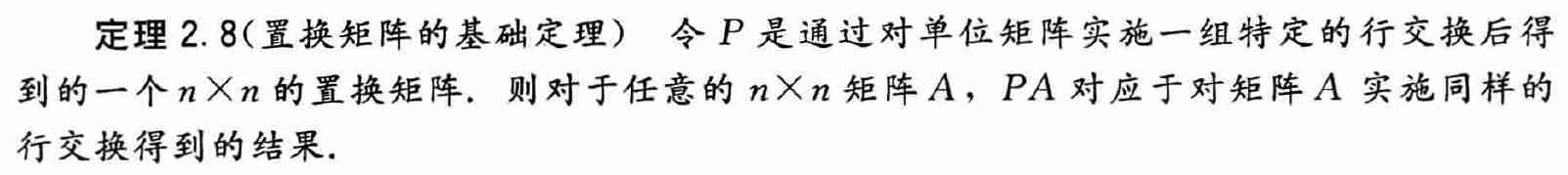

    • 这里用到了之前的定理

\[ LI=P_{2}\left(L_{12}^{-1}L_{13}^{-1}{\color{red}P_{1}}I{\color{red}P_{1}^{-1}}\right)P_{2}^{-1}L_{23}^{-1} \]

  • 我们记 \(L_{13}^{-1}L_{12}^{-1}P_{1}IP_{1}^{-1}=L_{1}\)，也就是经过对主元 \(a_{11}\) 处理完之后的 \(L\) 矩阵
  • 分析 \(P_{1}L_{1}P_{1}^{-1}\) 这一步的操作（以上面的例子为例）
    • 我们在计算中做的操作实际上就是将矩阵 \(L_{1}\) 左下角的部分第 \(2,3\) 行做了交换
    • 实际上的矩阵操作就是我们先将第 \(2,3\) 行互换，然后再将第 \(2,3\) 列互换
      • \(P_{1}^{-1}=P_{1}\)（这里的 \(P_{i}\) 都是只对单位矩阵做一次行变换的结果）
      • 左乘交换矩阵就是行变换、右乘交换矩阵就是列变换
      • 注意我们在操作主元 \(a_{ii}\) 时，第 \(i\) 列（含 \(i\)）之后的元素都还未处理，因此交换 \(i,j\) 列影响的本质上只有两个 \(1\)
    • 实际效果如下

\[ \begin{bmatrix} 1 & 0 & 0\\ \dfrac{1}{2} & 1 & 0\\ \dfrac{1}{4} & 0 & 1\\ \end{bmatrix} \rightarrow \begin{bmatrix} 1 & 0 & 0\\ \dfrac{1}{4} & 1 & 0\\ \dfrac{1}{2} & 0 & 1\\ \end{bmatrix} \]

  • 我们验证

\[ \begin{aligned} LU&=P_{2}L_{12}^{-1}L_{13}^{-1}P_{1}IP_{1}^{-1}P_{2}^{-1}L_{23}^{-1}L_{23}P_{2}L_{13}L_{12}P_{1}A\\ &=P_{2}P_{1}A\\ &=PA \end{aligned} \]

  • 对于 \(n\times n\) 的矩阵，我们有

\[ L_i= \left\{ \begin{array}{ll} P_{i}L_{i-1}P_{i}^{-1}L_{i,i+1}\cdots L_{i,n}&,i>0\\ I&,i=0 \end{array} \right. \]

\[ U_i= \left\{ \begin{array}{ll} L_{i,n}^{-1}\cdots L_{i,i+1}^{-1}P_{i}U_{i-1}&,i>0\\ A&,i=0 \end{array} \right. \]

  • 于是有

\[ L_iU_i= \left\{ \begin{array}{ll} P_{i}L_{i-1}P_{i}^{-1}L_{i,i+1}\cdots L_{i,n}L_{i,n}^{-1}\cdots L_{i,i+1}^{-1}P_{i}U_{i-1}=P_{i}L_{i-1}U_{i-1}&,i>0\\ A&,i=0 \end{array} \right. \]

  • 那么成立 \(PA=LU\)

\[ LU=L_{n-1}U_{n-1}=P_{n-1}L_{n-2}U_{n-2}=\cdots=P_{n-1}\cdots P_{1}A=PA \]

5. 迭代方法

5.1 雅可比方法

  • Jacobi 方法
    • 求解第 \(i\) 个方程得到第 \(i\) 个未知量，然后使用不动点迭代方法
  • 对如下方程组使用雅可比方法

\[ \left\{ \begin{array}{c} 3u+v=5\\ u+2v=5\\ \end{array} \right. \Rightarrow \left\{ \begin{array}{c} u=\dfrac{5-v}{3}\\ v=\dfrac{5-u}{2}\\ \end{array} \right. \]

  • 根据初始估计进行迭代，收敛至正确结果

\[ \begin{array}{c} (u_0,v_0)=(0,0)\\ (u_1,v_1)=(\dfrac{5}{3},\dfrac{5}{2})\\ \cdots\\ (u_n,v_n)=(1,2)\\ \end{array} \]

  • 换一种方法则发散

\[ \left\{ \begin{array}{c} v=5-3u\\ u=5-2v\\ \end{array} \right. \]

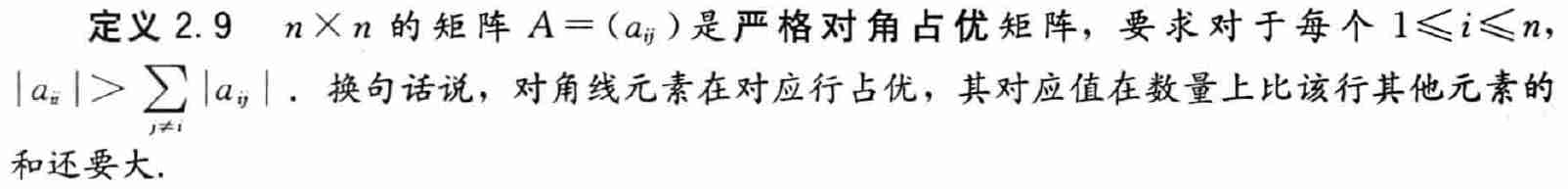

严格对角占优矩阵

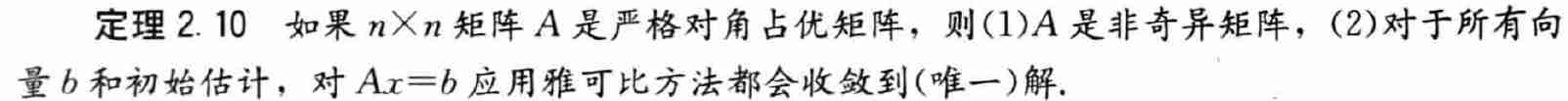

定理 2.10

  • 注意这只是个充分条件
满秩证明
  • 假设不满秩，则存在非零向量 \(x=(x_1,\cdots,x_n)^T\) 使得 \(Ax=0\) 成立
  • 假设 \(\vert{x_k}\vert\ge\vert{x_i}\vert,\forall i\)，那么有 \(\vert{x_{k}}\vert\ge0\)
  • 那么有

\[ 0=\sum_{j=1}^{n}a_{kj}x_{j} \]

\[ \left\vert{\sum_{j\ne k}a_{kj}x_{j}}\right\vert=\vert{-a_{kk}x_k}\vert=\vert{a_{kk}}\vert\vert{x_k}\vert>{\sum_{j\ne k}\vert{a_{kj}}\vert\vert{x_{j}}\vert}\ge\left\vert{\sum_{j\ne k}a_{kj}x_{j}}\right\vert \]

  • 矛盾，因此满秩

雅可比方法

  • \(A=L+D+U\)
    • 矩阵 = 下三角矩阵（对角线为 0） + 主对角线矩阵 + 上三角矩阵（对角线为 0）

\[ \begin{array}{c} Ax=b\\ (L+D+U)x=b\\ Dx=b-(L+U)x\\ x=D^{-1}\big(b-(L+U)x\big) \end{array} \]

  • 雅可比方法

\[ \begin{array}{l} x_0=初始估计\\ x_{k+1}=D^{-1}\big(b-(L+U)x_{k}\big)\\ \end{array} \]

5.2 高斯-赛德尔方法和 SOR

Guass-Seidel 方法

  • 在雅可比方法的基础上，在第 \(k\) 轮迭代的时候，如果某一个 \(x\) 的 \(x_k\) 已经被计算出来，则使用 \(x_k\) 进行迭代，而不是 \(x_{k-1}\)

\[ \begin{array}{l} x_0=初始估计\\ x_{k+1}=D^{-1}\big(b-Lx_{k+1}-Ux_{k}\big)\\ \end{array} \]

  • 例子

\[ \begin{bmatrix} 3 & 1 & -1\\ 2 & 4 & 1\\ -1 & 2 & 5\\ \end{bmatrix} \begin{bmatrix} u\\ v\\ w\\ \end{bmatrix} = \begin{bmatrix} 4\\ 1\\ 1\\ \end{bmatrix} \]

  • 高斯赛德尔迭代

\[ \left\{ \begin{array}{c} u_{k+1}=\dfrac{4-v_{k}+w_{k}}{3}\\ v_{k+1}=\dfrac{1-2u_{k+1}-w_{k}}{4}\\ w_{k+1}=\dfrac{1+u_{k+1}-2v_{k+1}}{5}\\ \end{array} \right. \]

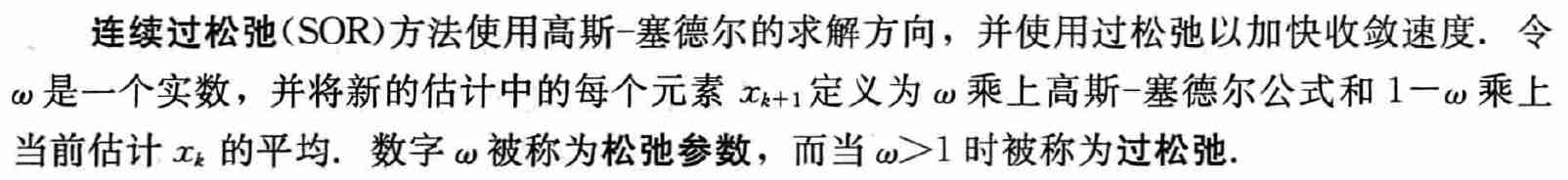

SOR

  • SOR：连续过松弛方法

  • 上面的例子

\[ \left\{ \begin{array}{l} u_{k+1}=(1-\omega)u_{k}+\omega\times\dfrac{4-v_{k}+w_{k}}{3}\\ v_{k+1}=(1-\omega)v_{k}+\omega\times\dfrac{1-2u_{k+1}-w_{k}}{4}\\ w_{k+1}=(1-\omega)w_{k}+\omega\times\dfrac{1+u_{k+1}-2v_{k+1}}{5}\\ \end{array} \right. \]

  • 也可以如此理解

\[ \begin{array}{c} Ax=b\\ \omega Ax=\omega b\\ \omega(L+D+U)x=\omega b\\ (\omega L+D)x=\omega b+(1-\omega)Dx-\omega Ux\\ x=(\omega L+D)^{-1}\big(\omega b+(1-\omega)Dx-\omega Ux\big)\\ x=(\omega L+D)^{-1}\big((1-\omega)Dx-\omega Ux\big)+\omega(\omega L+D)^{-1}b\\ \end{array} \]

  • SOR

\[ \begin{array}{l} x_0=初始估计\\ x_{k+1}=(\omega L+D)^{-1}\big((1-\omega)D-\omega U\big)x_{k}+\omega(\omega L+D)^{-1}b\\ \end{array} \]

  • \(\omega=1\)：高斯赛德尔方法
  • \(\omega<1\)：连续欠松弛方法

5.3 迭代方法的收敛

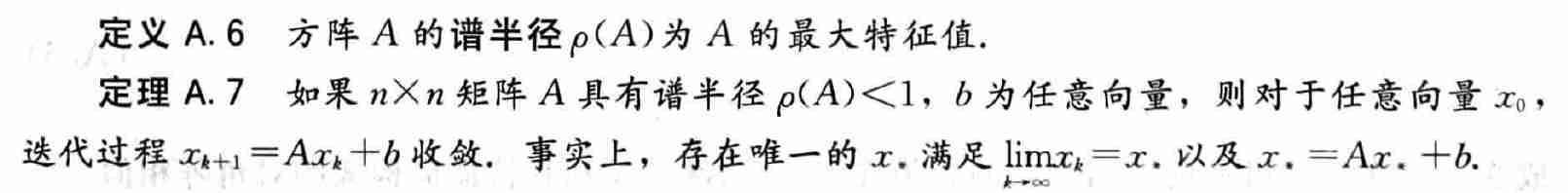

谱半径

雅可比方法的收敛性

\[ x_{k+1}=-D^{-1}(L+U)x_{k}+D^{-1}b\\ \]

  • 我们记 \(R=L+U\)，则需要证明 \(\rho(D^{-1}R)<1\)

  • 我们取矩阵 \(D^{-1}R\) 特征值 \(\lambda\) 和其对应的特征向量 \(v\)，让 \(v\) 对其绝对值最大的元素归一化，使其满足 \(\Vert{v}\Vert_{\infty}=1\)

    • 不妨设 \(v_{m}=1\)

\[ D^{-1}Rv=\lambda v\Leftrightarrow Rv=D\lambda v \]

  • \(r_{mm}=0\)（对角线元素全为 0）
    • \(D\) 是对角矩阵

\[ \left\vert{\sum_{i=1}^{n}r_{mi}v_i}\right\vert=\left\vert{\sum_{i\ne m}r_{mi}v_i}\right\vert=\left\vert{\sum_{i=1}^{n}\lambda d_{mi}v_{i}}\right\vert=\left\vert{\lambda d_{mm}v_{m}}\right\vert=\vert{\lambda}\vert\vert{d_{mm}}\vert \]

  • 那么有

\[ \left\vert{\sum_{i\ne m}r_{mi}v_i}\right\vert<\sum_{i\ne m}\left\vert{r_{mi}v_i}\right\vert<\sum_{i\ne m}\left\vert{r_{mi}}\right\vert<\vert{d_{mm}}\vert\Rightarrow\lambda<1 \]

  • 因此收敛，于是对应任意的 \(b\)，\(Ax=b\) 都有唯一解， \(A\) 是非奇异矩阵

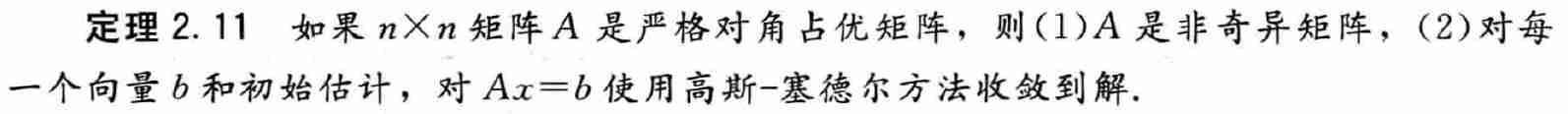

高斯赛德尔方法的收敛性

  • 高斯赛德尔方法

\[ x_{k+1}=-(L+D)^{-1}Ux_{k}-(L+D)^{-1}b \]

  • 类似的

\[ (L+D)^{-1}Uv=\lambda v\Leftrightarrow Uv=\lambda(L+D)v \]

  • 第 \(m\) 行

\[ \left\vert{\sum_{i=1}^{n}a_{mi}v_i}\right\vert =\left\vert{\sum_{i>m}a_{mi}v_i}\right\vert =\left\vert{\sum_{i\le m}\lambda a_{mi}v_i}\right\vert \]

  • 于是有

\[ \begin{aligned} \vert{\lambda}\vert\sum_{i>m}\vert{a_{mi}}\vert &<\vert{\lambda}\vert \left(\vert{a_{mm}}\vert-\sum_{i<m}\vert{a_{mi}}\vert\right) \le\vert{\lambda}\vert \left(\vert{a_{mm}}\vert-\sum_{i<m}\vert{a_{mi}v_i}\vert\right)\\ &\le\vert{\lambda}\vert \left\vert{a_{mm}}+\sum_{i<m}{a_{mi}v_i}\right\vert =\left\vert{\lambda}\sum_{i\le m}{a_{mi}v_i}\right\vert =\left\vert{\sum_{i>m}a_{mi}v_i}\right\vert\\ &\le\left\vert{\sum_{i>m}a_{mi}}\right\vert \le\sum_{i>m}\left\vert{a_{mi}}\right\vert \end{aligned} \]

  • 推出 \(\lambda<1\)

5.4 稀疏矩阵计算

  • 迭代方法的好处
    • 如果有近似解，则迭代方法可以更快
      • 修饰：利用之前相关问题得到近似解作为初始估计，进而求解
    • 稀疏矩阵求解
      • 高斯消去的方法，很可能会将原来的稀疏矩阵进行填充，问题复杂化
