实时阴影

PCF/PCSS

背后的数学

PCF

  • filter/convolution
  • 卷积

\[ [w\ast f](p)=\sum_{q\in \mathcal{N}(p)}w(p,q)f(q) \]

PCSS

\[ V(x)=\sum_{q\in \mathcal{N}(p)}w(p,q)\cdot\chi^+[D_{SM}(q)-D_{scene}(x)] \]

  • \(\chi^+(x)\)
    • \(1,x\ge0\)
    • \(0,x<0\)
  • PCF 并不是对 SM 进行模糊

\[ V(x)\ne\chi^+\{[w\ast D_{SM}](x)-D_{scene}(x)\} \]

  • PCF 也不是在图像空间（结果图）上做 filter
    • 二值的结果图（也就是经典 SM 做出来的阴影效果）

\[ V(x)\ne \sum_{y\in\mathcal{N}(x)}w(x,y)V(y) \]

PCSS 的步骤

  • Step 1: Blocker search
    • 在某个区域内计算平均遮挡深度
  • Step 2: Penumbra estimation
    • 通过计算出来的平均遮挡深度来计算半影（penumbra）的大小
  • Step 3: Percentage Closer Filtering
    • 根据 Step 2 计算出来的大小进行 PCF

限速步

  • Step 1，Step 3
    • 采样会比较慢
    • Softer -> larger filtering region -> slower
  • 两种方式
    • 对区域内的每一个像素采样
    • 对区域内的像素进行随机采样
      • 稀疏采样会引起噪声
      • 处理噪声的方法：图像空间降噪，时间维度降噪
        • 低通滤波回式低频噪声通过，帧间闪烁现象变成 boiling artifact（沸腾的现象）
      • flicker：如果每一帧取得随机数不一样，会引起帧间闪烁的问题
  • 针对很慢的方法，提出了 Variance Shadow Mapping

VSSM / VSM

  • Variance Soft Shadow Mapping
  • 针对性地解决 PCSS 在第一步、第三步慢的问题

PCF 步骤(Step 3)

  • 假设均值滤波
    • 等价于想要知道在指定范围内有百分之多少的 texel 是在 shading point 之前
    • 等价于在指定范围内找出有多少的 texel 深度值比 shading point 要小
    • 等价于想知道当前像素在指定范围内，深度排到第几（百分之几）
  • 如果知道指定区域的分布，那么就容易得到结果
  • 如果不需要那么准确，知道直方图也能得到结果
  • 假定是正态分布，也能得到结果（相对更加不准）

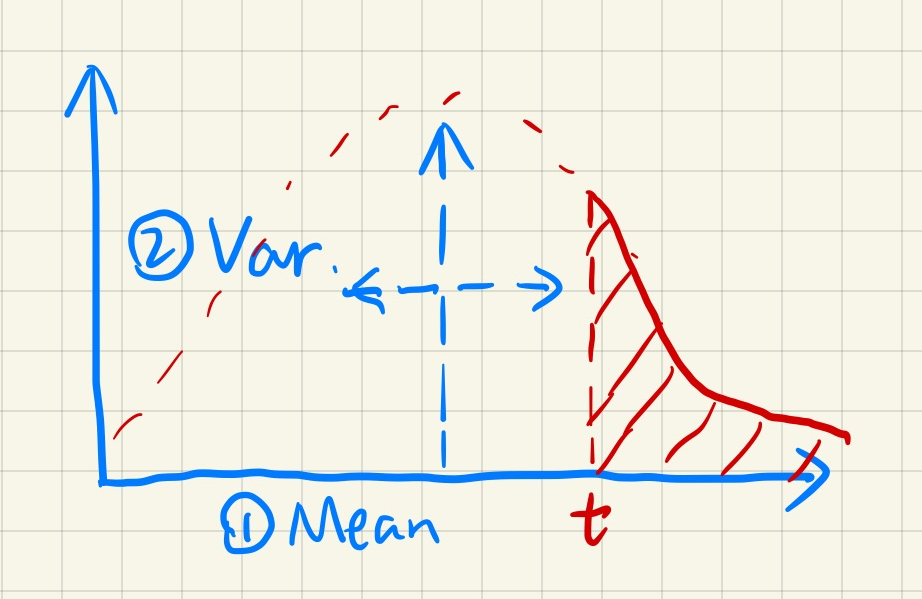

  • 怎么定义一个正态分布：均值、方差

key idea

  • 快速求出某个区域内的均值和方差
  • mean + variance
均值
  • MipMap：不准确，只能求正方形
  • Summed Area Tables（SAT）
方差

\[ Var(X)=E(X^2)-E^2(X) \]

  • 计算两个均值即可
    • 存两张图
  • 怎么在 OpenGL 中实现
    • 4 通道，一个通道存 \(SM\ (depth)\)，一个通道保存 \(SM^2\ (depth^2)\)
计算百分之几

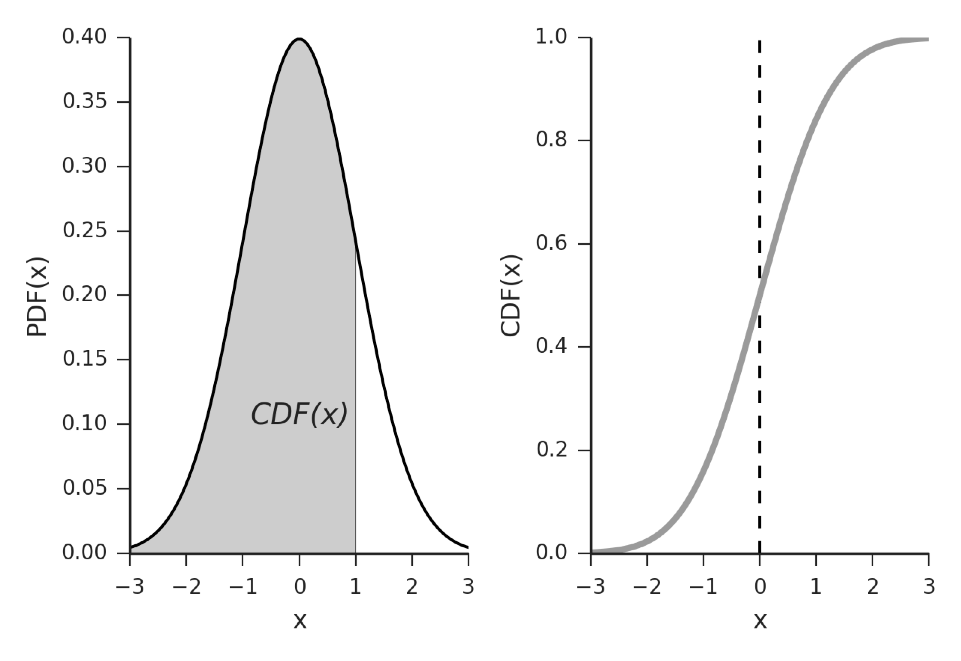

  • CDF：求出阴影面积

  • 具体实现求积分：打表
  • 误差函数：error function
  • c++ 中有函数 erf()
    • 有数值解，没有解析解
切比雪夫不等式估计
  • Chebychev’s inequality

\[ P(x>t)\le\dfrac{\sigma^2}{\sigma^2+(t-\mu)^2} \]

  • 背后假设是单峰的分布
    • 具体得去看证明过程

  • 我们在渲染中直接作为约等号（约等式）
  • 对于 \(t\ge\mu\) 效果还是不错的
    • 否则估计不准确

评价

  • VSSM 在查询的时候是 O(1) 的（很快），但是在生成的时候需要有些开销
  • 生成 Mipmap 是硬件支持的，生成非常快
  • 生成 SAT 相对较慢
  • 现在解决了 PCSS 中的第三步的问题

第一步的问题(Step 1)

  • blocker search
  • 求出遮挡物的平均深度，而不是区域内的平均深度
    • 区域内的平均深度是知道的

定义基础量

  • 区域内的平均深度：\(z_{avg}\)
  • blocker 的平均深度\((z<t)\)：\(avg.z_{ooc}\)
    • 待求的量
  • non-blocker 的平均深度\((z>t)\)：\(avg.z_{unooc}\)

key idea

  • 满足如下的关系

\[ \dfrac{N_1}{N}z_{unooc}+\dfrac{N_2}{N}z_{ooc}=z_{avg} \]

  • \(\dfrac{N_1}{N}\) 可以通过切比雪夫不等式估计
  • \(\dfrac{N_2}{N}=1-\dfrac{N_1}{N}\)
  • 假设 \(z_{unooc}=t\)
    • 非遮挡物的深度和当前的深度相似
    • 基于绝大多数阴影的接收者是一个平面
      • 这种假设还是有问题的
        • 接受平面是曲面
        • 接受平面和光线平行
  • \(z_{avg}\) 可以通过范围查询得到

VSSM 效果

  • https://developer.nvidia.com/gpugems/GPUGems3/gpugems3_ch08.html

现状

  • 人们会更多使用 PCSS 来做阴影
  • 人们对于噪声的容忍度很高
    • 图像空间降噪做得很好
    • 尤其是结合时间维度之后

MipMap / SAT

  • 快速范围查询

MipMap

  • fast、approx、square
  • 涉及到插值
    • 层内插值（线性插值）
    • 层间插值（三线性插值）
    • 插值会引发不准确
  • 正方形查询都会不准，对于矩形无法解决
    • 各向异性过滤可以查询矩形
  • 在软阴影范围比较小的情况下还是表现不错的

SAT

  • summed area table
  • 范围内元素平均和范围内元素综合是等价的（知道范围大小）

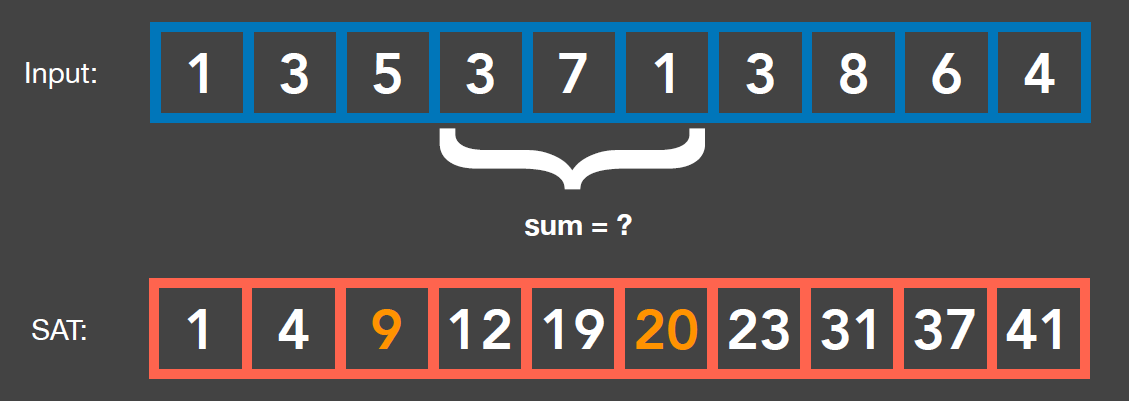

一维数组
  • 前缀和
  • 任意范围内的和可以通过两个前缀和相减得到
  • 前缀和可以通过动态规划方法很快得到 \(O(n)\)

二维数组
  • 忽略下图中的坐标系箭头，应该是左上角为原点才能和范围匹配

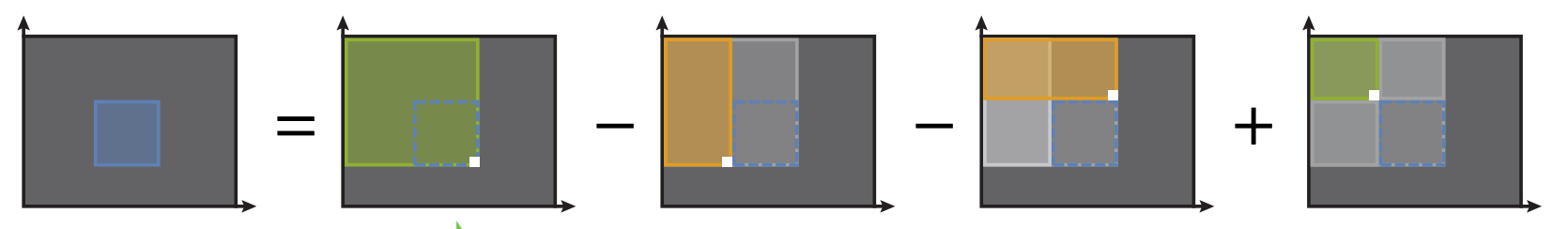

  • 动态规划，\(dp[i][j]\) 记录范围 \((0,0),(i,j)\) 矩形内的面积

\[ S \left((a,b),(c,d)\right)=dp[c][d]-dp[c][b]-dp[a][d]+dp[a][b] \]

  • 建表
    • 每行做一遍，每列做一遍
    • 复杂度 \(O(mn)\)
      • 并行 \(O(m+n)\)
  • 数值精度溢出问题：有可能（double 损失精度）

MSM

  • Moment Shadow Mapping

VSSM 的问题

单峰假设不准

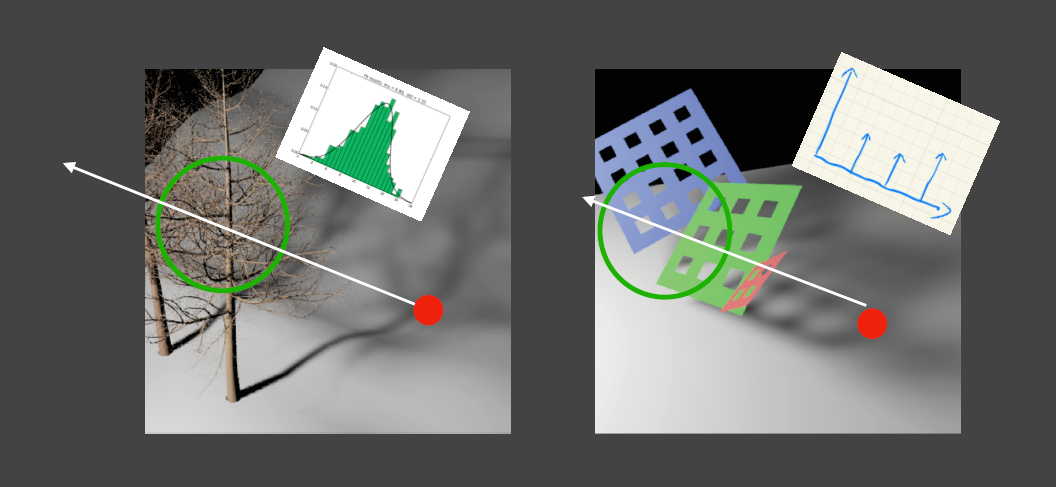

  • 正态分布的假设可能不成立
  • 带来的问题：计算出来的百分比不准确

  • 问题
    • 偏黑：问题不大，结果可以忍受
    • 偏亮：问题很大（LIGHT LEAKING）
  • 下图表示偏亮

  • 下图表示偏亮带来的问题

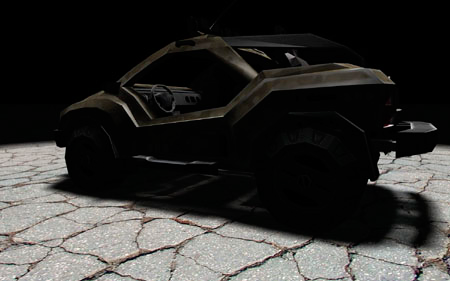

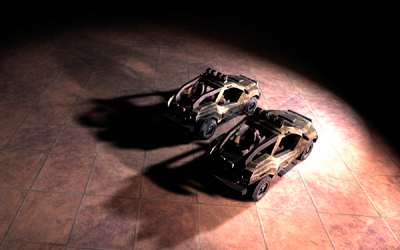

    • 镂空车车底问题
    • https://developer.nvidia.com/gpugems/GPUGems3/gpugems3_ch08.html

接受面不是平面

  • 接收面不是平面导致假设出问题

切比雪夫不等式问题

  • \(t\ge\mu\)

MSM 解决的问题

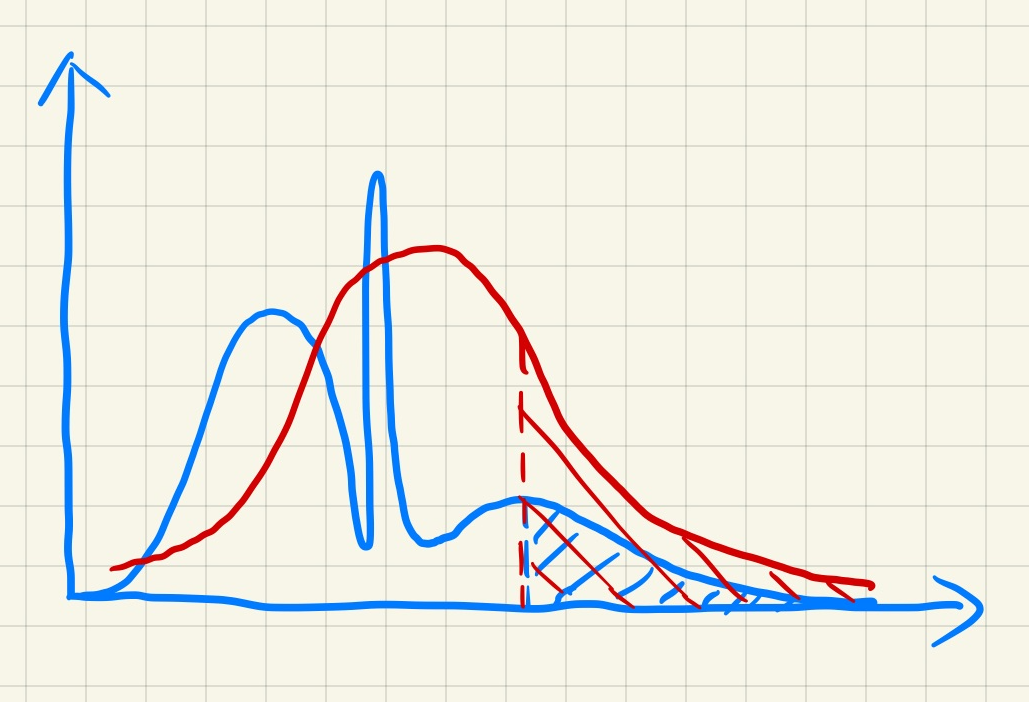

  • 更精准的模拟分布
  • 高阶矩（moment）描述分布
    • VSSM 只使用了 \(X,X^2\)
  • 保留更多阶的矩，描述的分布更准确
    • 只给结论，过程复杂
    • 简单来说就是某种展开，保留更多的项，结果更加准确

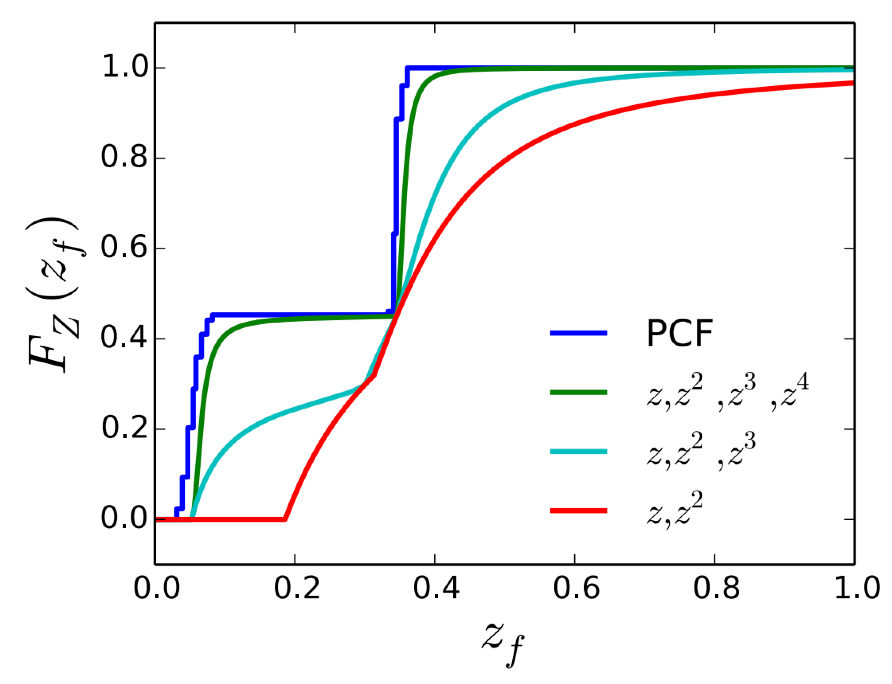

  • first \(m\) orders of moments can represent a function with \(\dfrac{m}{2}\) steps

  • 通常而言，4 阶矩效果就很好了
    • 越多，存储开销越大
    • 存储上工业界常用的方法：packing/unpacking
      • 多个通道表示一个数
      • 一个数表示多个通道
      • 这样做的结果是不能直接插值的
  • 怎么通过这些高阶矩计算出需要的值
    • 论文：[Peters et al., Moment Shadow Mapping]

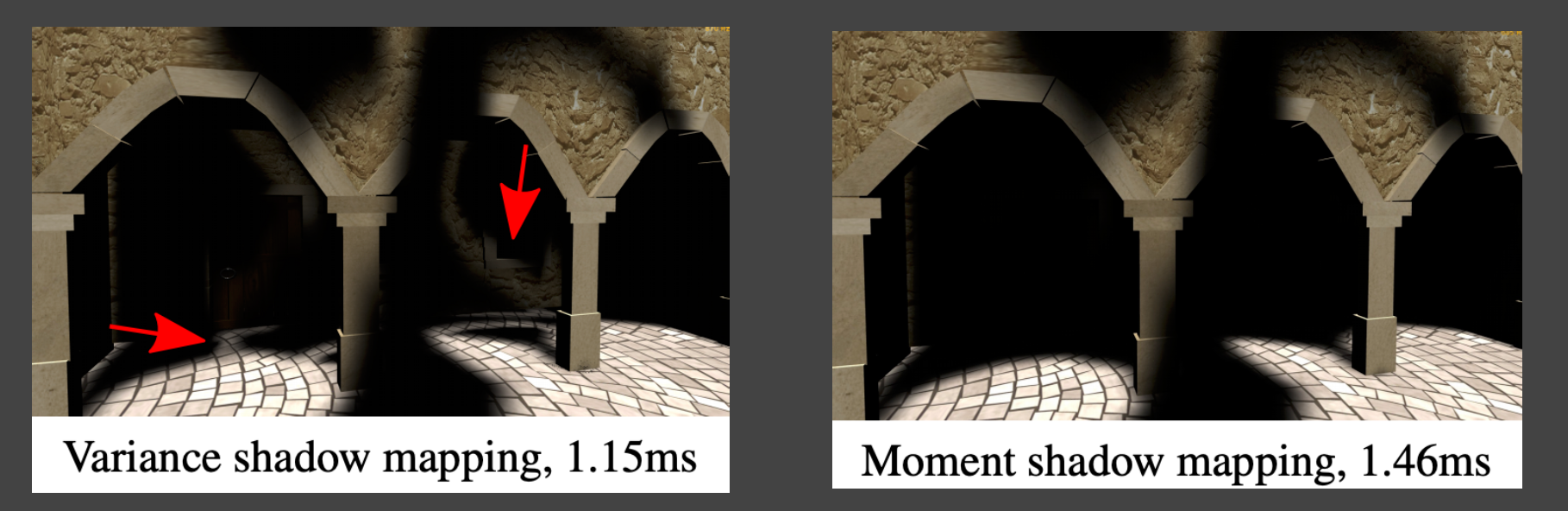

效果

  • 解决了 light leaking 问题

DFSS

  • Distance field soft shadows
  • 生成软阴影

(Signed) Distance Function

  • （有向）距离场
  • At any point, giving the minimum distance (could be signed distance) to the closest location on an object
  • 对于任意一个点，定义到到物体表面的最近距离
    • 可以带符号
    • 负号表示在物体内部
  • SDF：Signed Distance Function

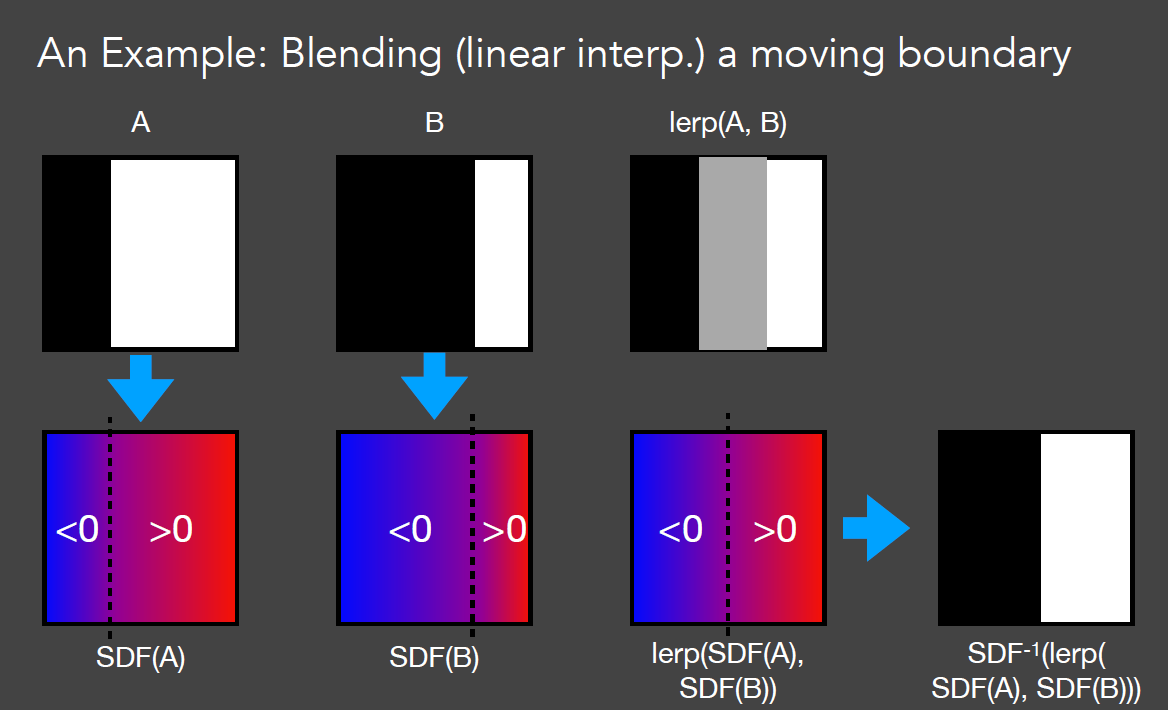

  • GAMES101 中的例子：blend 一个边界
    • 第一行是线性插值
    • 第二行是使用 SDF 进行插值

  • SDF 能在几何上产生非常好的过渡
  • SDF 理论基础
    • 最优传输理论（optimal transport）
    • 顾险峰

距离场的使用

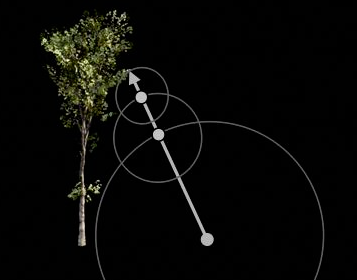

ray marching

  • https://docs.unrealengine.com/en-US/BuildingWorlds/LightingAndShadows/MeshDistanceFields/index.html
  • 用于光线和物体求交

  • SDF 提供了一个安全距离
    • 对于一个点 x，SDF(x) 表示在一个半径为 SDF(x) 的距离之内没有物体
    • 也就是说光线前进 SDF(x) 这么长的路程，一定不会打到物体上
  • 也就是说，光线每次前进 SDF 中记录的距离，优化求交过程
  • SDF 的计算比较麻烦，存储开销很大
  • 运动物体（刚体）是可以使用 SDF 的
    • 如果对每个模型计算了 SDF，求解整个场景的 SDF 只需要求每个模型 SDF 的最小值即可
    • 刚体运动的 SDF 比较好计算
  • 形变物体的 SDF 需要重新计算
    • 比较麻烦

生成软阴影

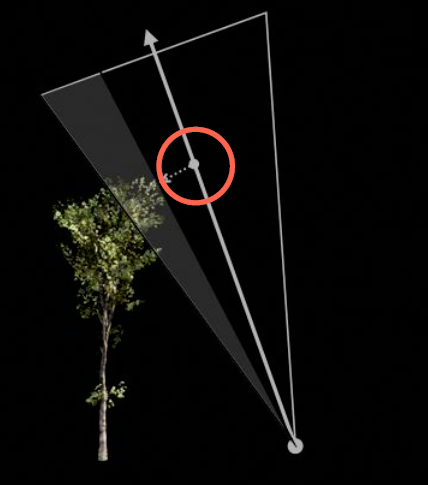

  • 任意一点的 SDF 告诉了我们一个安全距离，等价于安全角度

  • 安全角度越小，意味着能够看到的东西越少
    • less visibility

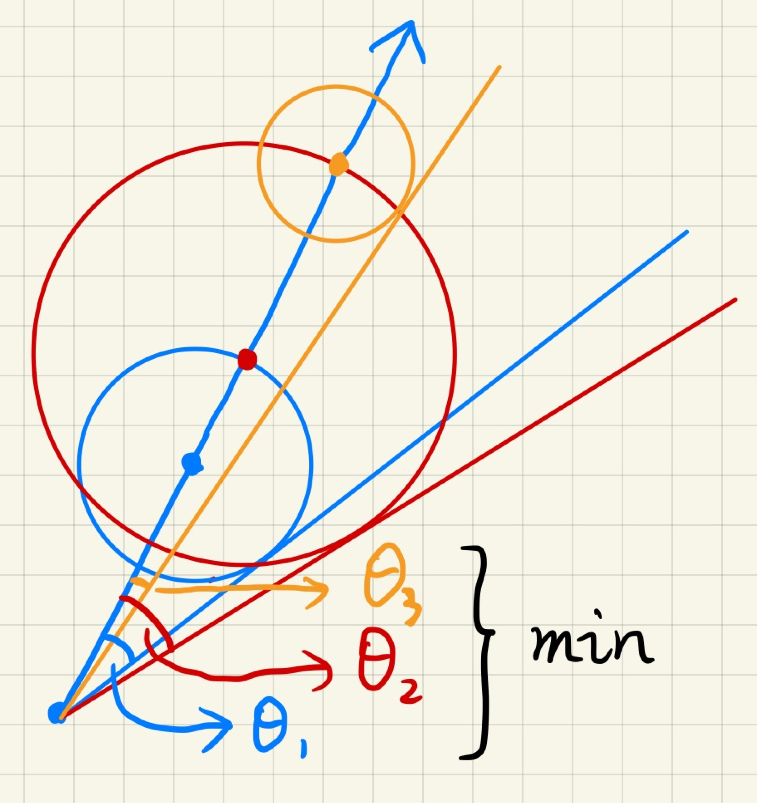

  • 在 ray marching 的过程中，每一步都计算安全角度
    • 最终的安全角度就是过程中最小的安全角度

  • 怎么计算安全距离

\[ \arcsin\left\{\dfrac{SDF(p)}{||p-o||}\right\} \]

  • 更快的计算
    • 一个近似，直接使用 \(\sin\) 的结果也可以估计出阴影的大小

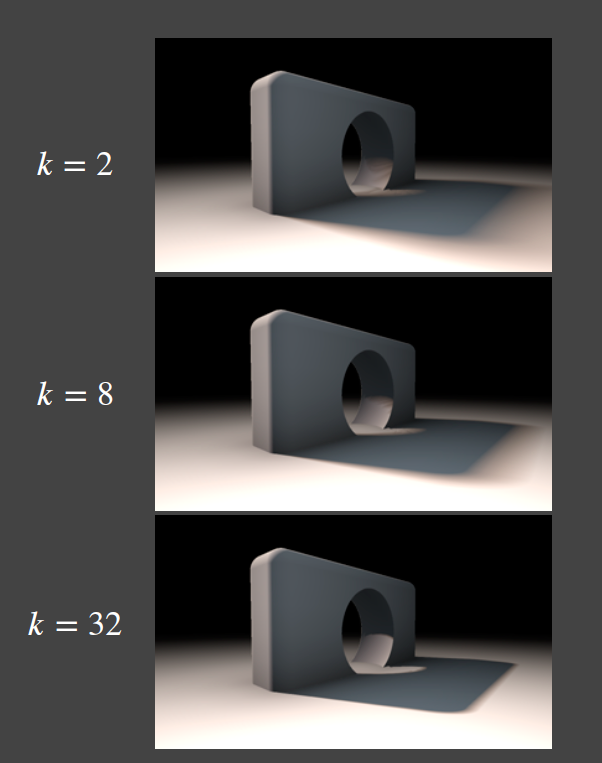

    • \(k\) 的作用：控制 0,1 之间的过渡带范围，也就是阴影的软硬程度
      • larger k \(\leftrightarrow\) earlier cutoff of penumbra \(\leftrightarrow\) harder shadow

\[ \min\left\{\dfrac{k\cdot SDF(p)}{||p-o||},1.0\right\} \]

  • 安全角度的大小决定阴影的软硬程度
  • 效果

  • 一个教程：https://zhuanlan.zhihu.com/p/94265891

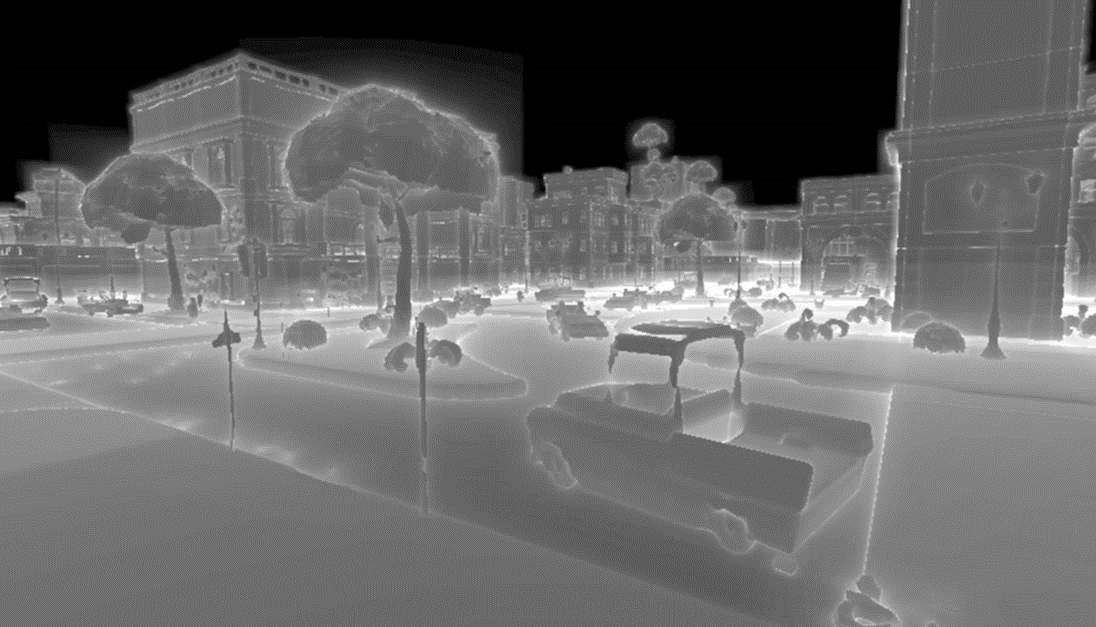

距离场的可视化

  • 很像是物体的描边
  • https://docs.unrealengine.com/en-US/BuildingWorlds/LightingAndShadows/MeshDistanceFields/index.html

距离场做软阴影的评价

  • 好处
    • 快：在 ray marching 的同时计算出软阴影
      • 生成 SDF 的过程相对耗时
    • 高质量
  • 问题
    • 需要预先计算 SDF
    • 需要较大的存储（3D）
      • 优化存储：八叉树、kd 树等
    • artifacts

其他

  • https://github.com/protectwise/troika/tree/master/packages/troika-three-text
    • 利用距离场实现无限分辨率的字母
  • SDF 生成的物体表面非常不好贴纹理，参数化表面很复杂
