计算机图形学.李胜.06.隐藏面的消除

基本概念

• 空间遮挡关系
• 隐藏面/线、可见面/线
• 不同模型
  • 表面模型：面消隐
  • 线框模型：线消隐
• 深度
  • 早期的深度：近大远小
  • 现在的深度：近小远大
  • 因此在消隐算法中会有初始化以及比大小的不同

消隐的两类方法

• 以像素为循环核心

for(窗口内的每一个像素) {
    确定距视点最近的物体;
    用该物体表面的颜色显示像素;
}

• 以物体为循环核心

for(场景中的每一个物体) {
    将该物体与场景中的其它物体进行比较, 确定其表面的可见部分;
    显示该物体表面的可见部分;
}

提高消隐算法效率的常用方法

利用连贯性

• 物体、面、区域、扫描线

将透视投影变换为平行投影

• 消隐与投影方式有关
  • 投影中心位置，投影方向
• 平行投影的遮挡关系更好确定
• 现代硬件的实现一般都是 z-buffer

包围盒技术

• 包围盒：包围目标的简单形体
• 常用包围盒：长方体、球、圆柱
• 避免盲目求交
  • 如果包围盒不相交，那么物体也一定不会相交
  • 包围盒的求交比物体更加简单
• 初级的筛查

常用的包围盒方法

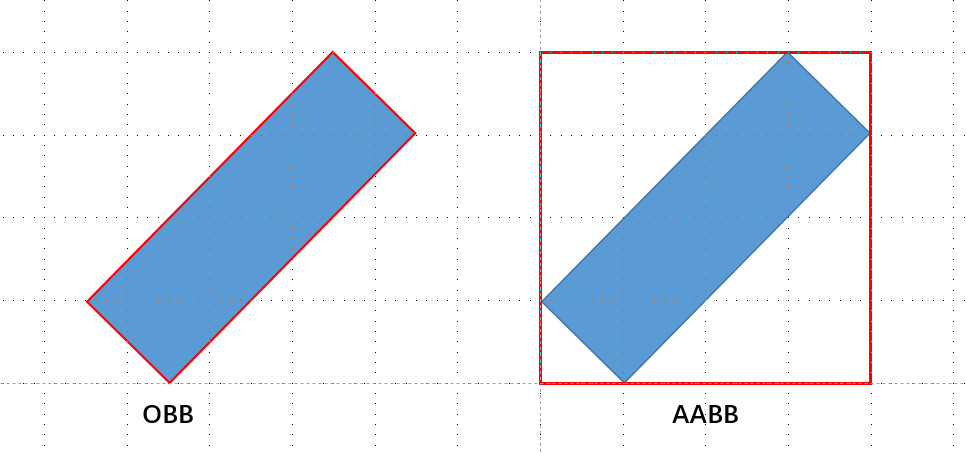

• OBB：面平行
  • 紧致的包围盒
  • 包围盒的所有面和物体切平面平行
  • 可以使用 PCA 的方法找出主轴（3D有3根主轴）
• AABB：轴平齐
  • 例如3D，包围盒的所有面都是和轴垂直的简单，不准确

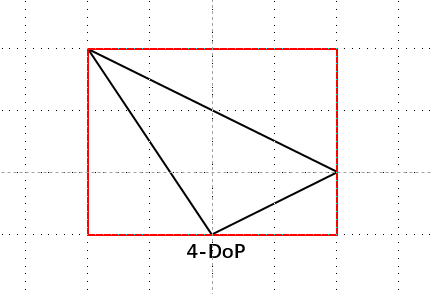

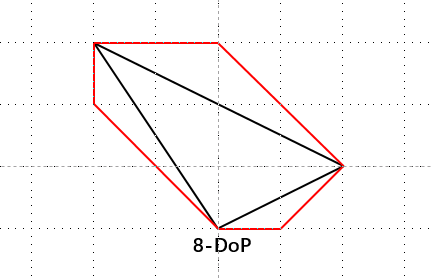

• k-DoP：划分为多个轴，每个轴向找切线

• 层次包围盒
  • 树状结构
  • 包围盒套包围盒
  • 从根出来进行逐个判断，提高效率

背面剔除

• 前向面和后向面（背面）
  • 背面是不可见的
• 使用法向判断
• 需要指定 FrontFace
  • 顺时针（CW）clockwise
  • 逆时针（CCW）counterclockwise

空间分割技术

• 并行渲染

物体的分层表示

• 小汽车
  • 车身
    • 车头
    • 车尾
  • 左前轮
  • 左后轮
  • 右后轮
  • 右前轮

消隐算法

• 消隐的基本（核心）问题：排序
• 整体排序：画家算法
• 点排序：z-buffer算法、光线投射算法
• 区间排序：扫描线算法
• 区域排序：区域子分算法

画家算法

• 3D 待绘制的物体进行排序，远处先画，近处后画

  • 对场景中的多边形按深度进行排序
  • 形成深度优先级表
  • 按从远到近的顺序显示多边形

• 一维空间（数轴）上点的排序

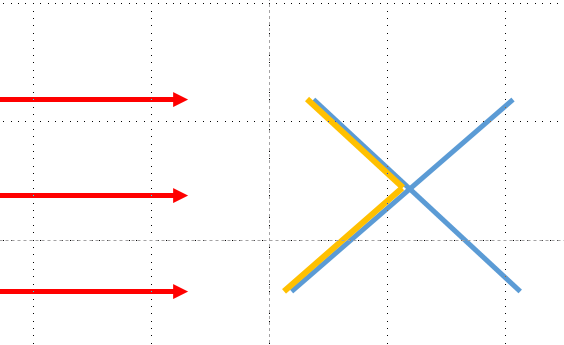

• 二维平面上直线段的排序

  • 两条直线段可能相交
    • 分类讨论，包围盒



• 三维空间中多边形的排序

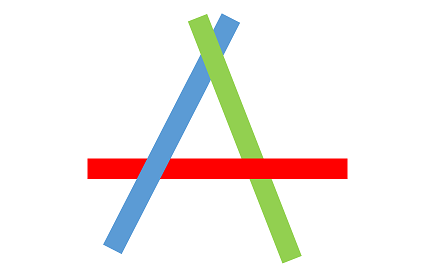

  • 连环套问题
    • 解套：拆分单个面片



z-buffer 算法

• 窗口与缓冲器
  • 绘图窗口
  • 帧缓冲器：存放对应像素的颜色
  • z（深度）缓冲器：存放对应像素的深度值
• z 缓冲器算法
  • 初始化所有像素深度值为 1（最大深度），颜色值为背景色
  • 对多边形的投影区域的每一个像素循环
    • 逐像素比较深度，若小于 z-buffer 中存的深度，则更新两个缓冲器
• 优点
  • 算法简单、稳定
  • 便于硬件加速
  • 不需要整个场景的几何数据
• 缺点
  • 需要 z 缓冲器
  • 计算复杂度大
    • 需要计算的像素深度值次数 = 多边形个数*多边形平均占据的像素个数

扫描线 z-buffer 算法

• 经典但是过时的算法

• 早期在 z-buffer 数量不够时提出的算法

• 需要的 z-buffer 数目从原来的整个窗口减少到一条扫描线

  • 随着技术发展，z-buffer 已经不再是稀缺资源，可以支持整个窗口，因此现在很少用

• 扫描线 z-buffer 算法

  • 将窗口划分为多条扫描线
    • 初始化扫描线对应的两个缓冲器
    • 对每个多边形循环
      • 求出每个多边形的投影区域与扫描线的的相交区间
      • 比较深度与对应像素在 z-buffer 中的深度值，看是否需要更新两个缓冲器

• 复杂度高

  • 每一条扫描线都需要和多边形进行相交测试
  • 需要计算相交区间的深度值

数据结构

(1) 多边形顶点数组

• 二维数组 \(P[i][j]\)，元素是三维坐标
  • 第 i 个多边形的第 j 个顶点

(2) 多边形

• 平面信息：a,b,c,d
• 多边形所在平面：\(f(u,v,n)=au+bv+cn+d=0\)
• 多边形颜色值：color
• 投影的最大 v 坐标：\(v_{max}\)
• 多边形的序号：PI
• 指向下一个多边形结构的指针：nextP

(3) 多边形分类表 PT

• 一维数组，长度等于绘图窗口内扫描线的数目，元素为多边形
• 如果一个多边形的投影的最小 v 坐标为 v，那么它就属于 v 类

(4) 活化多边形表 APL

• 记录投影与当前扫描线相交的多边形
• 多边形在 APL 中的顺序无关紧要

(5) 边

• 用于记录多边形的一条边
• 边结构
  • 边投影上端点的 v 坐标：\(v_{max}\)
  • 边投影下端点的 u 坐标：u
  • 边投影下端点的 n 坐标：n
  • 在该边上 v 值增加一个单位时，u 坐标的变化量：\(\Delta u\)
  • 指向下一个边结构的指针：nextE

(6) 边分类表 ET

• 当一个多边形进入活化多边形表的时候，需要为其建立一个边分类表
  • 不处理的就不需要建立了
• 对非水平边进行分类的一维数组
• 一维数组，长度等于扫描线的数目，元素为边
• 若一条边的下端点的 v 坐标为 v，则将该边归为第 v 类

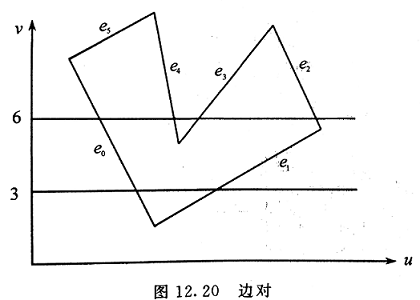

(7) 边对

• 在一条扫描线上，同一多边形的相邻两条边称为边对

• 扫描线 3 对应的边对：\(e_0e_1\)
• 扫描线 6 对应的边对：\(e_0e_4,e_3e_2\)
• 边对中包含了大量信息，是该消隐算法的核心单元

边对包含信息

• \(u_l\)：边对左侧边与扫描线交点的 u 坐标
• \(\Delta u_l\)：当沿左侧边 v 坐标递增一个像素时，u 坐标的增量
• \(v_{lmax}\)：左侧边投影的上端点的 v 坐标
• \(u_r,\Delta u_r,v_{rmax}\)
• \(n_l\)：左侧边与扫描线的交点处的多边形的 n 坐标（深度）
• \(\Delta n_u\)：当沿着扫描线 u 递增一个像素时，多边形所在平面的 n 坐标的增量
  • \(f(u,v,n)=au+bv+cn+d=0\Rightarrow\Delta n_u=\dfrac{-a}{c}(c\ne0)\)
• \(\Delta n_v=\dfrac{-b}{c}(c\ne0)\)
• PI：多边形序号
• nextEP：指向下一个边对结构的指针，用于将边连接成链表

(8) 活化边对表 AEPL

• 记录了活化多边形表中与当前扫描线相交的边对（顺序无关紧要）

算法

• 建立多边形分类表 PT

• 置活化多边形表 APL 为空，置活化边对表为空

• 对每条扫描线执行以下操作

  • 置帧缓冲器第 v 行的各单元为背景色
  • 置 z 缓冲器个单元的值为 1（最大的深度值）
  • 检查 PT 的第 v 类是否非空，如果非空，则将该类的多边形去除加入到 APL 中
  • 对新加入 APL 的每个多边形，为其建立边分类表 ET
  • 对新加入 APL 的每个多边形，若他的 ET 中第 v 类非空，将其中的边对出插入 APEL 中
  • 对 APEL 中的每一个边对，执行以下步骤

  \[ \begin{aligned} &深度值 n=n_l\\ &for(u = u_l; u <= u_r; u = u + 1) \{\\ &\qquad if(n < z 缓冲器中第 u 个单元的深度值) \{\\ &\qquad\qquad 置帧缓冲器第 (u,v) 单元的值为当前便对所属的多边形的颜色;\\ &\qquad\qquad 置 z 缓冲器第 u 单元的值为 n;\\ &\qquad\}\\ &\qquad n = n + \Delta n_u; // 计算下一个像素 (u + 1,v) 处的深度值\\ &\}\\ \end{aligned} \]

  • 检查 APL，删除那些满足 \(v=v_{max}\) 的多边形，释放该多边形的 ET，并从 AEPL 中删除属于该多边形的边对
  • 检查 AEPL 中的边对，执行以下步骤
    • 若 \(v_{lmax}=v\) 或者 \(v_{rmax}=v\) ，删除边对的左侧边或者右侧边
      • 若边对的左侧边和右侧边都被删除了，则从 AEPL 中将这个边对删去
      • 若边对只被删去一条边，那么从其所属的多边形找另一条边和其配对成为新的边对，加入 APEL
  • 将扫描线向下移动一个像素 v = v + 1

算法说明

• 一定配对
  • 一条直线和封闭多边形相交的边数为偶数（不计直线和多边形顶点的相交）
• 删除 AEPL 中的边对
  • 扫描线从下向上移动
  • 删除时整个边对之间的区域都被上色了

评价

• 和 z 缓冲器相比改进的地方
  • 将窗口分割成扫描线，只需要一条扫描线的 z-buffer
  • 采用多边形分类表、活化多边形表避免多边形与扫描线的盲目求交
  • 利用边、边的分类表、边对、活化边对表避免边与扫描线的盲目求交
  • 利用连贯性计算深度
• 缺点
  • 在每一个被多边形覆盖像素处需要计算深度值
  • 被多个多边形覆盖的像素需要多次计算深度值

扫描线算法

• 相较于 z-buffer 扫描线算法的改进

  • 在一条扫描线上，以区间为单位确定多边形的可见性
    • 在一条扫描线上，每个区间只需要计算一次深度值
  • 不需要 z-buffer

• 算法思想

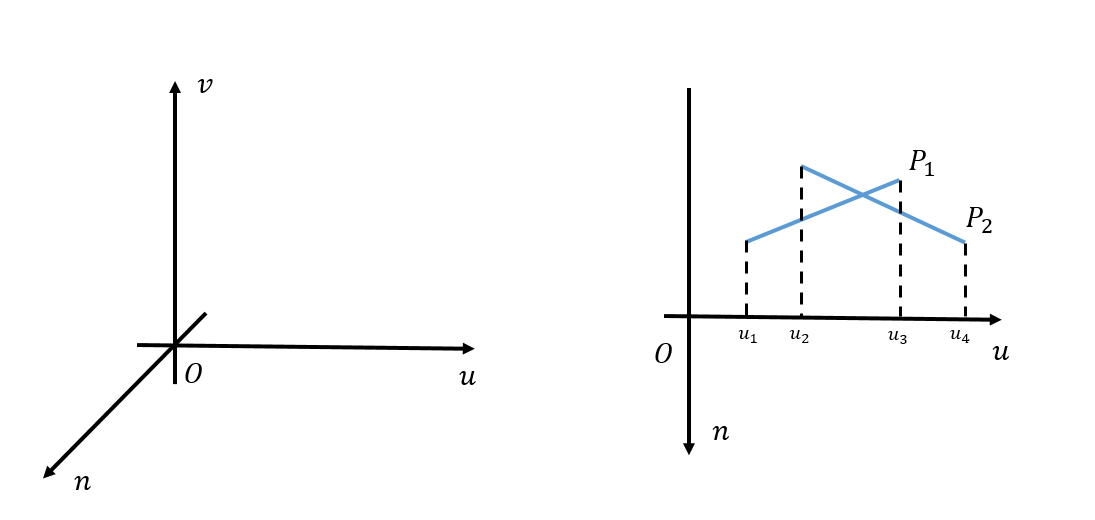

  • 两个多边形（记作 \(P_1,P_2\)） 的边界将扫描线分割为多个区间
  • 覆盖每段区间的多边形可能有 0 个或者多个，但是只有一个可见
  • 因此对于每段区间，我们只需要任取一个点，计算深度，找到深度最小的点，用它所在多边形的颜色为当前像素点上色即可（帧缓冲器）

• 算法局限

  • 要求多边形不能相互贯穿



  • 否则需要计算多边形相交的点作分界（让算法复杂度变高）
  • 如上图
    • 区间 \([0,u_1],[u_1,u_2],[u_2,u_3],[u_3,u_4],[u_4,u_{max}]\)
    • 出现贯穿的情况，在区间 \(,[u_2,u_3]\) 中出现深度变化

区域子分算法

• 不把像素孤立起来看待，考虑区域连贯性
  • 扫描线算法中的区间本质也是一种对于区域连贯性的考虑
• 利用区域的连贯性提高排序的效率
  • 分割窗口直到窗口足够简单
• 窗口足够简单：满足以下几种条件之一即可
  • 窗口为空：所有多边形和当前窗口的关系都是分离
  • 窗口内仅包含一个多边形：仅有一个多边形与当前窗口相交或者包含于当前窗口
  • 窗口被一个多边形包围，并且它是离视点最近的
• 四叉树

光线投射算法

• 基本问题：光线与物体表面求交

for(v = 0; v <= vmax; v++) {
    for(u = 0; u <= umax; u++) {
        形成通过像素(u,v)的投影线;
        for(场景中的每一个多边形){
            将投影线与多边形求交;
            if(有交点) {
                以最近交点所属多边形的颜色显示像素(u,v);
            } else {
                以背景颜色显示像素(u,v);
            }
        }
    }
}

• 特殊情况
  • 光线穿越物体的边缘 / 顶点
  • 需要自己定义 visible / invisible

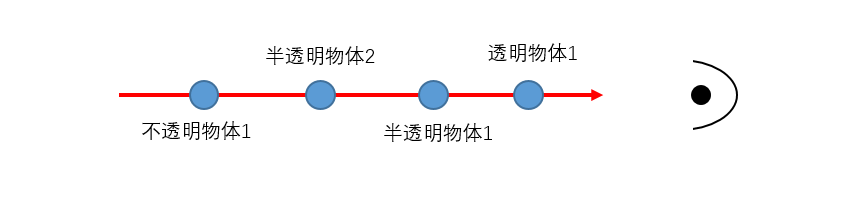

(半)透明问题

• z-buffer test：用于确定物体的深度关系
• 如果物体透明怎么办？
• 顺序？
  • 需要考虑混合顺序：排序
  • 去除透明物体，融合半透明物体与最近的不透明物体

• 排序
  • order dependent transparency：物体级别的排序
    • 显式对物体进行排序
  • order independent transparency：片元级别的排序

A-buffer 算法

• order dependent transparency
• 对于每个像素，形成一个链表结构
  • 链表内按照深度排序，之后可以通过类似于之前的方式进行上色

Depth Peeling 深度剥离

• order independent transparency
• 多次渲染
  • 每次渲染去除之前已经渲染的片元，把剩下的片元都当作不透明的处理
  • 相当于每次渲染得到深度最小的片元结果，将其存到一个 buffer 里面
  • 最后融合这些 buffer
• 浪费了大量片元，大量空间都是空白的

半透明顺序

• 如提前知道半透明的顺序，直接排序即可
• 如果不知道，可以使用 A-buffer 或者 Depth Peeling 等算法

Dual Depth Peeling 双向深度剥离

• 渲染次数减半

光线跟踪

• 非传统渲染管线
• 直接考虑了半透明的信息
